苹果microLED专利曝光:用于未来iPhone和Watch

本周,美国专利商标局公布了 Apple 公司的一项技术含量很高的专利申请,该专利涉及制造 microLED 显示器的方法。苹果公司的专利保持对技术的关注,同时对市场应用或目标设备保持清醒。

基于MicroLED的显示面板

苹果的高度技术专利描述了发光结构和形成发光结构的方法。在一个实施方案中,形成发光结构的方法包括在一个或多个相应的临时衬底上形成一个或多个 LED 试片,将一个或多个 LED 试片转移到一个载体衬底上,将一个或多个 LED 试片图案化为 LED 崮结构,并将 LED 结构转移到一个显示衬底上。

苹果microLED专利曝光:用于未来iPhone和Watch

在一些实施方案中,在转移到显示衬底之前,还可以在 LED 面层结构周围形成井状结构。此外,还可以利用混合粘合剂来粘合到显示基板上。根据实施方案的处理顺序可用于形成单色和全色显示器。

在一个实施方案中,一个发光结构包括一个粘结在衬底的电极垫上的 LED,例如互补金属氧化物半导体 (CMOS) 衬底。发光二极管可以包括一个基于无机半导体的 p-n 二极管,以及一个粘接在电极垫上的金属底部触点。另外,绝缘填充层可以横向地位于 LED 和金属底部接触周围。

苹果microLED专利曝光:用于未来iPhone和Watch

在一个实施方案中,金属底部接触的平面底面以金属-金属键与电极垫的平面顶面结合,而绝缘填充层的平面底面以氧化键与衬底的平面顶面结合。此外,LED 可以被安装在嵌入绝缘填充层的井状结构内。

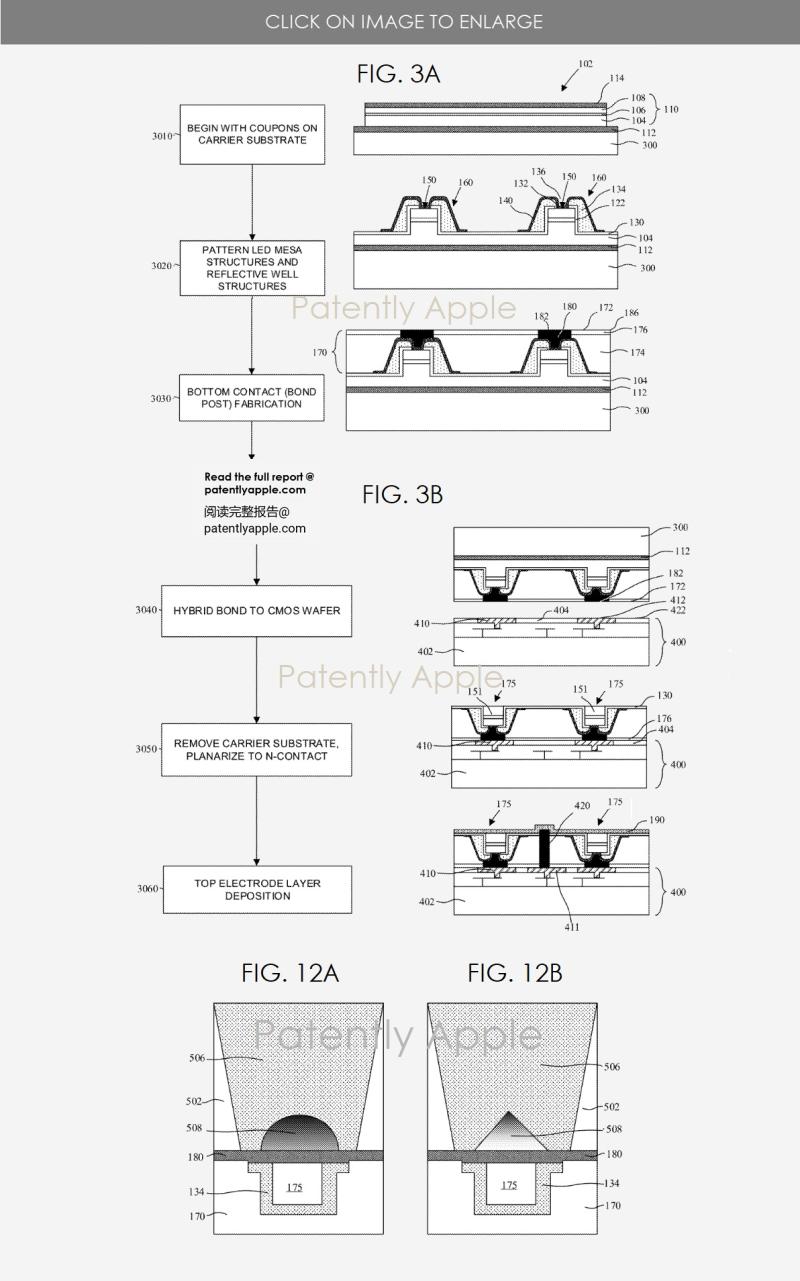

苹果公司的专利图 3A 包括一个工艺流程和相应的截面侧视图说明,该方法是在载体衬底上从 LED 试片上图案化一对 LED 崮结构;图3B包括一个工艺流程和相应的截面侧视图说明,该方法是在显示衬底上集成一对 LED 结构。

苹果microLED专利曝光:用于未来iPhone和Watch

苹果公司的专利图,上面的图 12A 是一个透明的半球状高指数透镜在 LED 上的示意性截面侧视图图;图 12B 是一个透明的锥状高指数透镜在 LED 上的示意性截面侧视图图。
