cad外部参照快捷键是什么(cad外部参照快捷键的用法)

很多CAD新手用户不知道cad外部参照快捷键是什么,今天就为大家带来这个cad外部参照快捷键的用法,希望能够帮助我们到有需要的网友,参照的作用就是将图以块的形式,链接到另一个cad文件中,一旦我们对这个参照文件进行修改,那么另一个cad文件中这个参照块也会随之改变。

cad外部参照快捷键的用法

-1

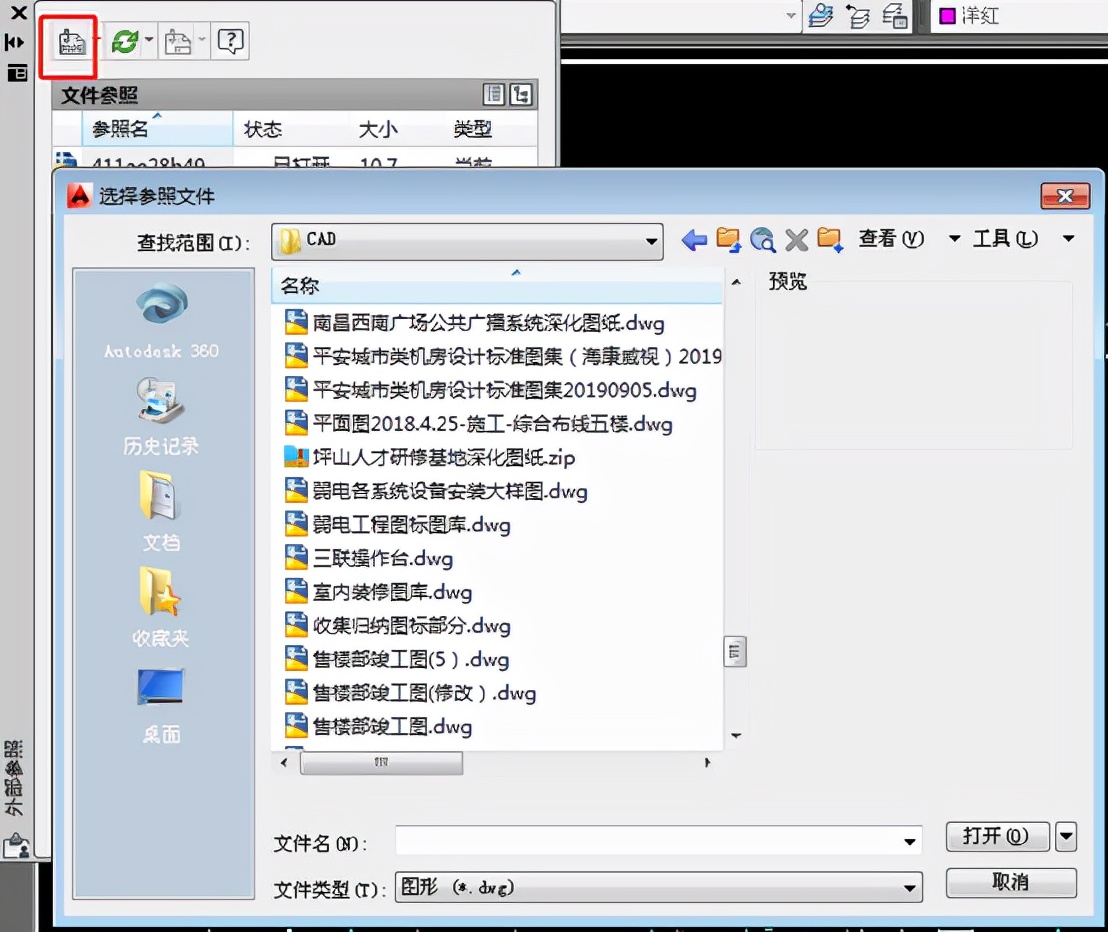

1、如山图所示,输入XA命令,或者XR命令,ER命令都可以。输入XA命令会弹出一个选择参照文件的对话框;或者工具栏选择“插入”——“外部参照(N)…”——左上角“附着DWG”图标,出现“选择参照文件”对话框。

-2

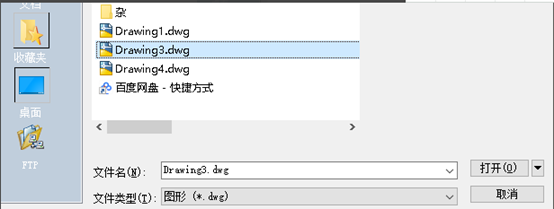

2、如上图所示,接下来我们选择的文件应该是参照文件,是将这个文件中的内容作为参照块,插入到当前的文件中。

-3

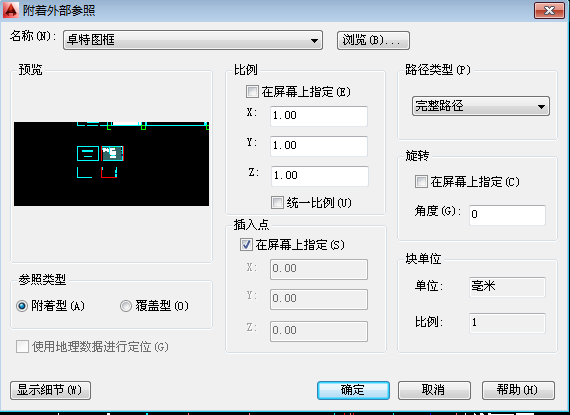

3、如上图所示,选择想要的效果,然后插入进入就完成了;这个对话框跟光栅图像插入对话框类似,但又有些不同的地方,比如比例分为X\Y\Z三个轴向比例,而光栅图像只有一个比例,外部参照默认比例为1,也就是一般情况下不会调整图纸插入时的比例。除此以外,外部参照还分附着型、覆盖型,这个我们暂且不管。另外我们需要观察一下“块单位”,看看是否跟当前图的单位一致,如果不一致的话,图纸将自动按单位间的比例进行转换,直接点“确定”按钮。在图中确定图纸的插入点,即可完成外部图纸的插入。
