cad文件太大怎么变小?将cad文件变小的方法汇总

AutoCAD文件太大往往会给文件传输带来不小的麻烦,那么cad文件太大怎么变小?我们这里就为大家汇总了几个将cad文件文件变小的方法,希望能够帮助你顺利的将cad文件变小,让你能够更加方便的传输CAD文件。

cad文件太大怎么变小?将cad文件变小的方法汇总

使用命令将cad文件变小

  1. 在图纸界面输入命令 -w ,然后回车确定
  2. 输入要保存的文件名,文件名称输入完成后点击“保存”后再按“回车键”
  3. 输入命令 *(星号键),再按“回车键”

去看看cad文件大小是不是变小了吧。

通过复制粘贴将cad文件变小

  • 快捷键组个Ctrl+A选择图纸中所有图素,再按Ctrl+C复制所有的图素,之后点击工具栏上的“文件”下拉菜单中的“新建”
  • 新建一张图纸,在新建图纸上按Ctrl+V键,再选择插入点,这样新的和原来一模一样的图纸就生成了
  • 然后保存新建的这张图纸。
  • 关闭新建的图纸,去对比下新建CAD和原CAD文件大小,你就会发现CAD文件变小了。

通过格式转换将cad文件变小

CAD默认的DWG格式相对于DWF文件格式,占用空间会比较大,如果我们将CAD文件转换为DWF文件保存,文件会有更好的压缩性,在进行传输的时候可以选择使用CAD转换器将DWG转换为DWF进行传输。如: DWG转DXF在线工具

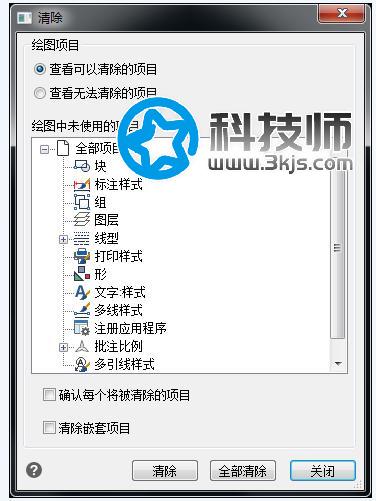

使用清除(PURGE)命令将cad文件变小

cad文件太大怎么变小?将cad文件变小的方法汇总

可以使用清除(PURGE)命令,清理掉多余的数据,比如没有实体的图层,无用的块、线型以及尺寸样式等,大家可以使用2~3次的清理命令,这样可以用小减小CAD文件了。清除完成后,可以用在命令行输入AUDIT,按回车键修复一下错误数据,检查图层过滤器列表、注释性比例列表这些CAD自身可修复的数据。

通过以上的cad文件变小的方法,希望能够帮助你顺利解决cad文件太大怎么变小的问题。
